活塞式壓力計

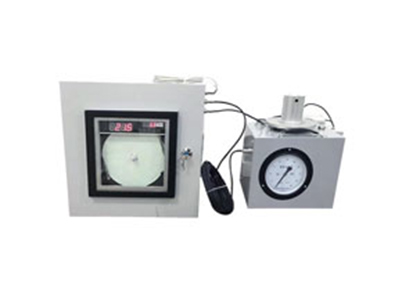

管道試壓天平

在管道試壓中,管道焊接完畢要進行壓力測試,壓力測試主要是為了測試管道的耐壓能力和是否存在微泄,而壓力天平的不確定度和靈敏性以及高精度是目前所有儀器無法取代的,所以壓力天平是管道試壓不可缺少的儀器之一。

立即咨詢 立即咨詢

咨詢電話 :4000-118-588

微信:13088963667郵箱:yunyi@369yb.com

產品詳情

產品概述

在管道試壓中,管道焊接完畢要進行壓力測試,壓力測試主要是為了測試管道的耐壓能力和是否存在微泄,而壓力天平的不確定度和靈敏性以及高精度是目前所有儀器無法取代的,所以壓力天平是管道試壓不可缺少的儀器之一。



技術指標

壓力范圍:(5~250)bar  (10~500)bar 或定制其他量程

不確定度:0.05級  0.02級  0.01級

最小泄漏量檢測值:0.005MPa(0.05公斤)

電流輸出:4~20毫安(HART)精度0.05級(485輸出可選)

輔助壓力指示:壓力表

輔助位移指示:變色指示系統

螺紋接口:M20*1.5外絲



工作原理

壓力天平相當于液體天平,一邊是砝碼重力所產生的壓力,一邊是液體管道內的壓力,當這二個壓力相等時二者是平衡的(檢測管道內壓力具體值,砝碼值之和即為管道內壓力值),當管道出現微泄這個平衡就會被打斷(檢測管道是否存在微泄)。

為了使壓力天平的平衡更加直觀,我們首次引入了指示燈指示系統,當壓力天平發生變化同一個指示燈就會變化為不同的顏色。此系統是西安云儀首次應用,在全國乃至全世界具有唯一性,使客戶更加方便便捷。

壓力天平的構造原理

壓力天平是基于:P=F/S  P為壓力  F為重力  S為截面積





由于在天平的工作中,管道壓力P2介質往往是水壓,里面可能夾雜石頭,沙子等,而天平屬于精密儀器,天平的活塞桿和活塞缸之間不能有任何雜物,所以在這個原理上引進了液體靜態壓力平衡,通過壓力轉換巧妙的保護活塞系統。



壓力天平管路連接圖


使用現場圖
